Является непрограммируемым контроллером узла сети Ethernet 10/100BASE-T, выполняя функцию удаленного адаптера шины FBUS. Предназначен для интеграции через сеть Ethernet наборов периферийных модулей Fastwel I/O с программируемыми контроллерами, содержащими систему исполнения приложений МЭК 61131-3 серий Fastwel I/O и F800, а также с вычислительными устройствами, программное обеспечение которых разрабатывается на языках общего применения C и C++ (имеются библиотеки для операционных систем Windows, Linux и QNX). Указания по применению NIM745-01 для второго варианта приведены в сопроводительной документации к комплекту разработчика Fastwel FBUS SDK.

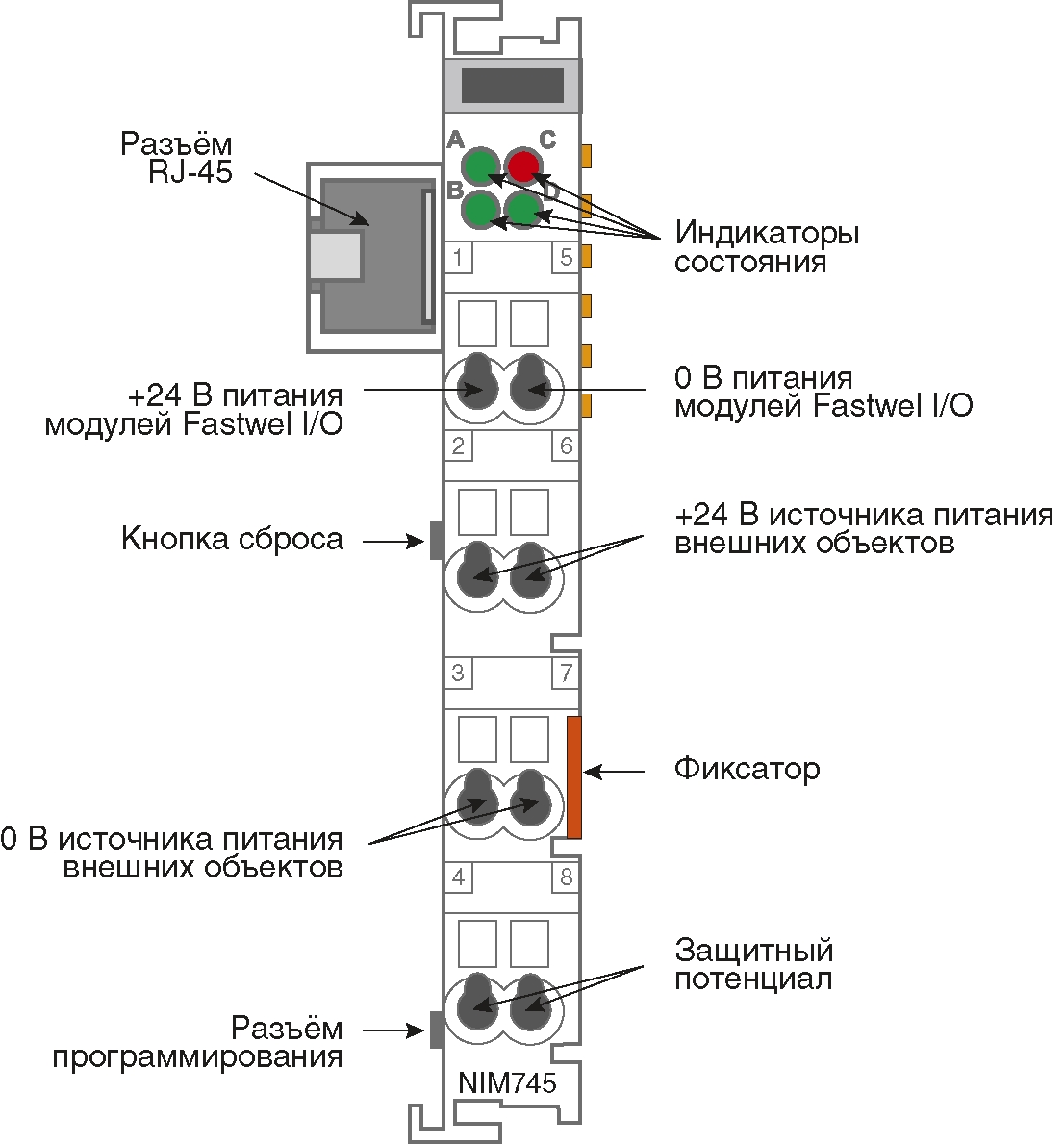

Модуль имеет порт Ethernet 10/100BASE-TX, оснащенный розеткой RJ-45 (8P8C), порт мастера межмодульной шины FBUS, светодиодные индикаторы и набор микропереключателей для выбора режимов работы, расположенный на левой плоскости корпуса. Цепи интерфейса Ethernet гальванически изолированы от внутренних цепей модуля.
Модуль имеет встроенный неизолированный преобразователь с выходным напряжением 5 В для питания периферийных модулей, подключаемых к NIM745 по шине FBUS.
Подключение модуля к источнику полевого питания осуществляется через соответствующие контакты клеммного соединителя.
Основные технические характеристики|
Интерфейс внешней сети |
Ethernet 10/100BASE-T |
|
скорость обмена, Мбит/c |
10, 100 |
| длина линии передачи данных, м, не более | 100 |
| тип соединителя | RJ-45 |
| среда передачи |
TIA/EIA-568-B, U/UTP, F/UTP, CAT-5/E/6 |
| Количество модулей ввода- вывода на шине FBUS | До 64 |
|
Входное напряжение порта цифрового питания, В, постоянного тока |
20,4...28,8 |
|
Защита от переполюсовки источника цифрового питания, В |
– 24 |
|
Ток нагрузки по цепи 5 В шины FBUS, А, не более |
1,5 |
| Ток потребления от источника цифрового питания, мА, не более | 40 |
|
Входное напряжение полевого питания, В, постоянного тока |
18...30 |
|
Ток по шине полевого питания, А, не более |
10 |
| Среднее время наработки на отказ, ч | 1 400 000 |
| Масса, г, не более | 65 |
