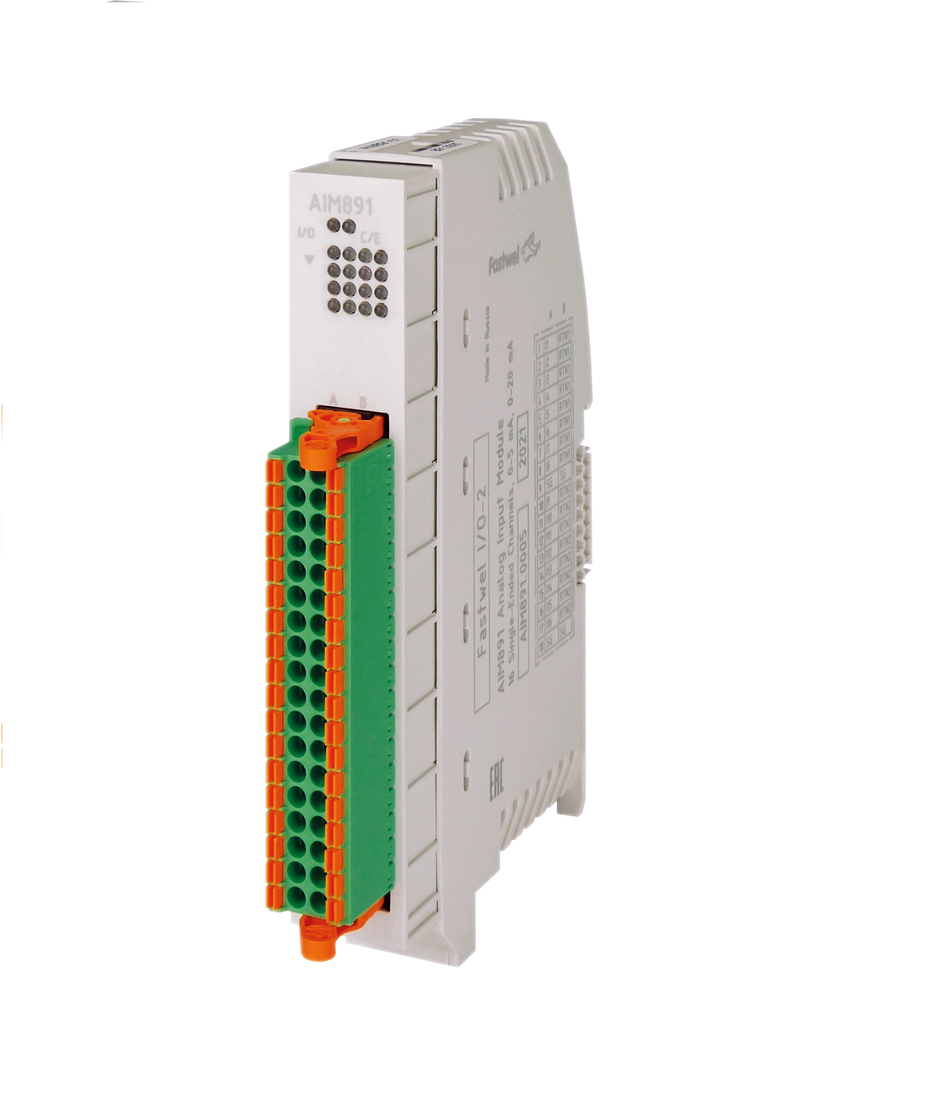

Модуль имеет 16 однопроводных каналов аналогового ввода сигналов постоянного тока в диапазоне 0–5 мА, 0–20 мА и 4–20 мА, объединенных в две независимые и гальванически изолированные друг от друга группы по 8 каналов в каждой.
Каждая группа каналов имеет собственную аналоговую землю и содержит мультиплексор, усилитель с программируемым коэффициентом усиления и 16-разрядный АЦП последовательного приближения.
Для каждого канала предусмотрена программная фильтрация входного сигнала, а также защита от перегрузки и перенапряжения.
Отображение текущего состояния каждого канала осуществляется с помощью индивидуального двухцветного светодиодного индикатора.
Ответная часть фронтального соединителя и соединитель шины FBUS входят в комплект поставки модуля.
Основные технические характеристики| Количество каналов | 16 | |
|
Количество независимых групп каналов |
2 | |
|
Количество каналов в группе |
8 | |
| Тип входов |
Однопроводный |
|
| Диапазоны измерения, мА | 0–5, 0–20, 4–20 | |
| Диапазон преобразования, мА | ||
| для диапазона 0–5 мА | 0–5,125 | |
| для диапазона 0–20 мА |
0–20,5 |
|
| для диапазона 4–20 мА |
3,2–20,5 |
|
|
Входное сопротивление при максимальном входном токе, Ом, не более |
100 | |
| Разрешающая способность АЦП, разрядов, не менее | 16 | |
|
Метод опроса каналов |
Попарный последовательный | |
|
Время опроса всех каналов (преобразование и обработка), мс, не более |
|
|
| при включенном основном фильтре и выключенном фильтре отсчета | ||
| для диапазона 0–5 мА | 2 | |
| для диапазонов 0–20 мА и 4–20 мА | 1 | |
| при включенных основном фильтре и фильтре отсчета | ||
|
для диапазона 0–5 мА |
5 | |
| для диапазонов 0–20 мА и 4–20 мА | 2 | |
| Пределы допускаемой основной приведенной погрешности измерения при 25 °С, % | ||
| для диапазона 0–5 мА | ±0,075 | |
|
для диапазонов 0–20 мА и 4–20 мА |
±0,01 | |
|
Дополнительная температурная погрешность измерения, %/K |
|
|
| для диапазона 0–5 мА | 0,005 | |
| для диапазонов 0–20 мА и 4–20 мА | 0,0075 | |
|
Потребляемая мощность от шины FBUS, Вт, не более |
1,5 | |
| Среднее время наработки до отказа (MTTF), ч, не менее | 1 400 000 | |
| Масса, г, не более | 130 | |
