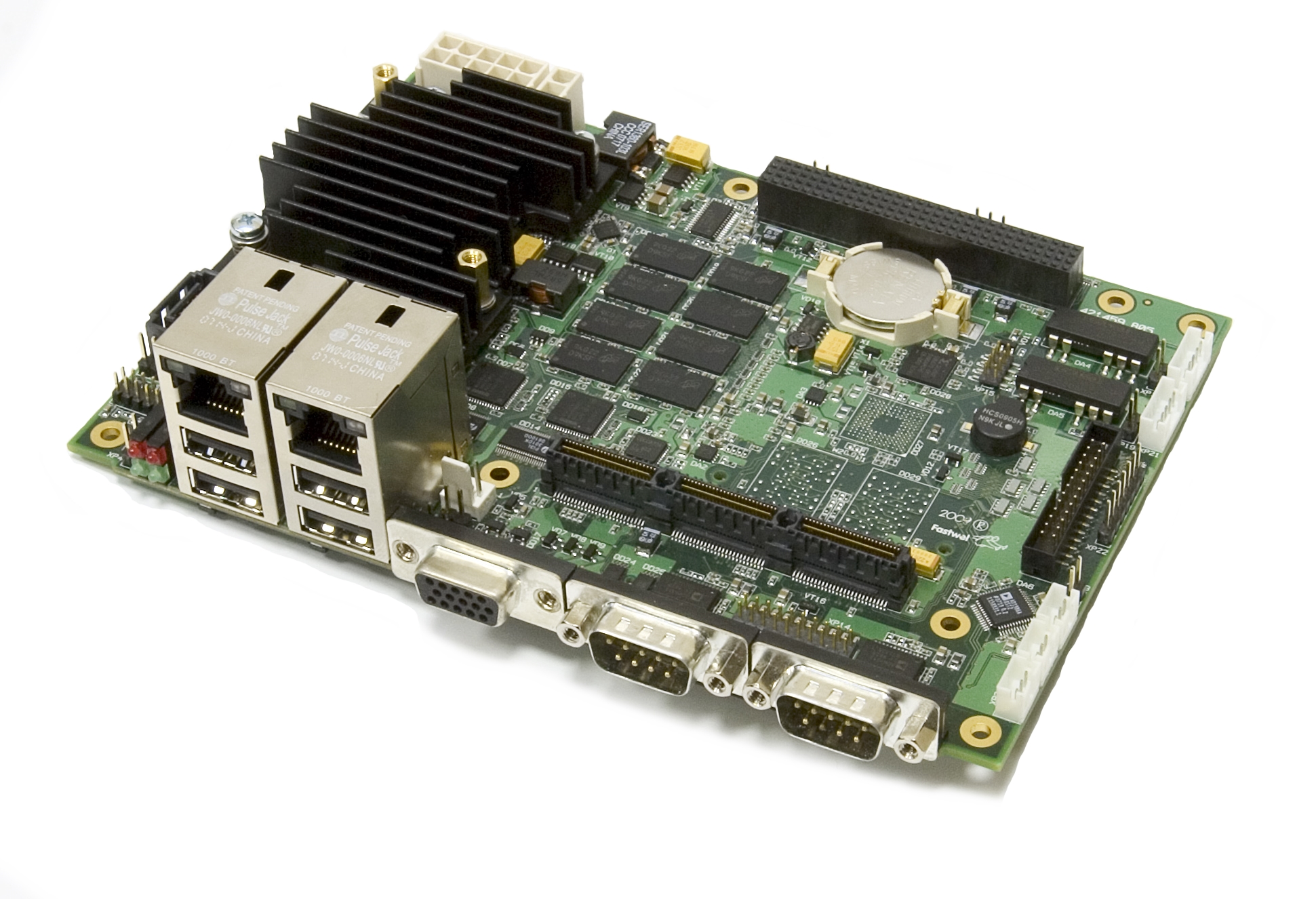

CPC805 — Одноплатный компьютер формата EPIC на базе процессора Intel Atom N450

CPC805 — Одноплатный компьютер формата EPIC на базе процессора Intel Atom N450

  • Intel® Atom N450 CPU 1.66ГГц
  • 1 или 2 ГБ DDR2 SDRAM запаяно
  • VGA и LVDS до 1400x1050 пикселей
  • Возможности расширения:
  • - PCI-104 : 32-bit PCI и
  • - StackPC : 4x1 PCI-Express, 6xUSB 2.0, 2xSATA II, 2хRS-232,LPC, SMBus
  • 2 x GbEthernet
  • 1 x SATA II, CF, запаянный диск 4 ГБ IDE Flash
  • 4 x USB 2.0, PS/2, Audio
  • 2 x RS-232, 2 x RS-422/486 с гальваноразвязкой
  • Питание: 7-30В DC или ATX
  • Устойчивость к удару/вибрации: 50G/5G
  • Tемпературный диапазон эксплуатации : 0....+70 / -40.....+85 C

СРС805 - встраиваемый энергоэфективный компьютер формата EPIC c поддержкой модулей расширения РСI-104 (PCI 32-bit) и модулей, поддерживающих распиновку StackPC.

CPC805 создан на базе центральных процессоров с ядром Intel Atom 1.66 ГГц с интегрированной графикой и поддерживает широкий набор интерфейсов и периферийных устройств для расширения функциональности.

CPC805 предназначен для использования с воздушным охлаждением, максимальное энергопотребление может составлять 19 Вт (10Вт - процессор Intel Atom).

Все компоненты напаяны на плату, образуя устойчивую к ударам/вибрации конструкцию и повышая эффективность влагозащиты при применении покрытия.

Подсистема динамической памяти состоит из запаянной DDR2 памяти объемом 1 или 2 Гбайт в зависимости от модификации.

Графическая и аудио подсистемы поддерживают одновременный вывод изображения на мониторы с VGA интрефесом с разрешением до 1400x1050 и с интерфейсом LVDS - до 1280x800 точек, подключение микрофонов и использование линейных входов-выходов.

Подсистема хранения позволяет подключить к CPC805 ЖД с интерфейсам SATA, использовать набортный разъем для установки CF и напаянный NAND Flash диск объемом 4 Гбайта.

Два полнофункциональных канала Gigabit Ethernet Base-T позволяют использовать плату в развитой сетевой инфраструктуре или для создания систем с дублированными каналами связи.

Периферийные устройства могут подключаться к СРС805 по 4-м каналам USB 2.0, 2-м RS-232 выведенным на переднюю панель, а также к 2-м RS-485/422 c гальваноразвязкой и к универсальному параллельному порту, выведенные на разъемы на плате для кабельного монтажа.

Периферийные модули формата PC/104 c интерфейсом PCI и модули с набором последовательных интерфейсов StackPC позволяют расширять функциональность CPC805. На высокоскоростной разъем StackPC выводятся дополнительно 2 канала RS-232, 6 портов USB, 2 канала SATA, 4 х1 PCI-Express, шина SPI и некоторые другие служебные сигналы. Все эти интерфейсы могут быть использованы на специализированных мезонинных платах, которые могут быть разработаны по техническим заданиям заказчиков. Отдельные периферийные модули PCI/104-Express Type I и II могут быть использованы для установки на СPС805. По вопросам совместимости - смотрите документацию и консультируйтесь с службой тех.поддержки.

Дополнительные возможности СРС805 обеспечиваются системой мониторинга напряжений и температур на плате и программируемым сторожевым таймером.

Питание CPC805 может быть обеспечено от стандартного источника ATX либо от источника DC 7-30 B через разъемы на плате, либо от мезонинных модулей питания через разъемы PCI-104 или StackPC.

Температурный диапазон эксплуатации СРС805 составляет от -40°С до +85°С для индустриального исполнения и от 0°С до +70°С для коммерческого.

CPC805 имеет поддержку для операционных систем DOS, Windows XP Embedded, Windows Embeded Compact 7, QNX и Linux.
